LL3 (SafeLink Cable)

https://4rdp.blogspot.com/2008/08/ll3-safelink-cable.html

在 Windows 95 上市前,DOS 作業系統橫行個人電腦領域多年,以前網路卡"貴三三",兩台電腦想連線,不用網路線時可以用 RS-232 或 PRINTER port 來連接,當然現代電腦已經逐步統一成 USB 介面,但是還是會遇到古董級電腦連線問題。

現在介紹一種 LL3 cable (或稱 INTERLINK、LapLink、SaftLink),可以利用並列埠(Parallel Port)連線,雖然是古董也許有用到的時候,因為我有一台電腦只能這樣連線!把一台電腦當 Server 將磁碟機分享給另一台電腦使用。

去3C賣場或電子材料行買一條 25 pin 公頭對 25 pin 公頭連接線,依下列方式把線改接:


2 --- 15
3 --- 13
4 --- 12
5 --- 10
6 --- 11
15 --- 2
13 --- 3
12 --- 4
10 --- 5
11 --- 6
25 --- 25 (GND)


剩下就是電腦設定的問題,以 Windows XP 為例,
選 開始 / 連線到 / 顯示所有連線

建立一個新連線


下面為 Host 設定






如果你的電腦網路功能沒有 NetWare 等選項請安裝,否則無法檔案網路分享。
Microsoft NetBEUI & IPX/SPX Compatible Transport Protocol
File and Printer sharing for Microsoft Networks
Client for Microsoft Networks

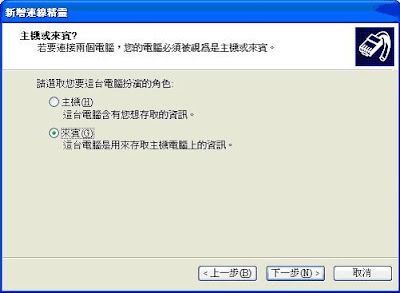

下面為 Client 設定





Client 第一次連入畫面


完成這些設定後,兩台電腦就可以分享檔案傳來傳去。

不過 parallel port 傳輸速度只有 4 Mbps,大檔案拷貝會等很久,如果用 RS-232 速度會更慢,附上 RS-232 接線參考,不推薦使用。

RS-232 傳輸線 9 pin 母頭對 9 pin 母頭,


2 --- 3
3 --- 2
4 --- 6
6 --- 4
7 --- 8
8 --- 7
5 --- 5 (GND)


RS-232 傳輸線 25 pin 母頭對 25 pin 母頭,


2 --- 3
3 --- 2
6 --- 20
20 --- 6
5 --- 4
4 --- 5
7 --- 7 (GND)


資料參考來源:活用 DOS 6.2 松崗電腦 柯志賢、鄧文淵編著 1994,ISBN 957-22-1500-0
